Размер, NPS 1: 1" - 36"
Размер, NPS 2: 1/2" - 2"
Диаметр, DN 1: 20 - 900 мм
Диаметр, DN 2: 15 - 50 мм
Давление: 150 - 2500 Class
Толщина стенки, shedule: SCH 160 - SCH XXS/140
Стандарт: MSS SP-97 / ASME B16.5
Бобышка с фланцем «Latroflange» MSS SP-97: размеры, характеристики, материалы
Бобышка фланцевая из стали A350 Gr. LF2 CL 1, A182 Gr. F11 CL 2, Gr. F91, Gr. F9, Gr. F5, Gr. F22, A105
- Описание
- Характеристики
- Оплата и доставка
Фланцевая бобышка MSS SP-97

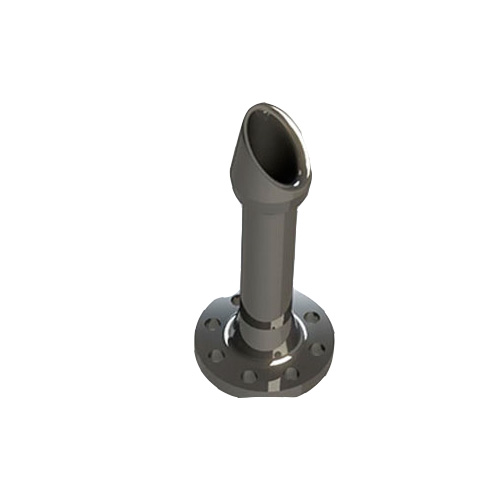

Бобышка с фланцем Latroflange MSS SP-97 — кованый ответвительный фитинг для создания бокового присоединения к магистральному трубопроводу под углом. В отличие от стандартной бобышки с выходом 90°, Latroflange формирует наклонное ответвление и сразу дает фланцевое присоединение для арматуры, оборудования или ответной трубопроводной линии.
Latroflange применяют там, где нужно подключить боковую линию без установки отдельного тройника, переходного патрубка и фланца. Такая конструкция сокращает количество деталей в узле, уменьшает число сварных соединений и делает подключение более компактным.
Конструкция Latroflange
Latroflange объединяет усиленную ответвительную бобышку и фланец в одном изделии. Усиленная часть воспринимает нагрузку в зоне врезки, а фланцевая часть обеспечивает разъемное соединение с трубопроводной арматурой или оборудованием.
MSS SP-97 задает требования к кованым ответвительным фитингам с интегральным усилением. Для фланцевой части применяются параметры ASME B16.5: класс давления, размеры присоединения, тип уплотнительной поверхности и болтовое соединение.
На странице доступны исполнения с соединительной поверхностью RF и RJ. RF применяют для фланцевых соединений с выступом под стандартные прокладки. RJ используют для соединений с кольцевой металлической прокладкой, когда требуется повышенная герметичность при высоком давлении.
Материалы и рабочие условия
Бобышки Latroflange поставляются из сталей A105, A350 Gr. LF2 CL 1, A182 Gr. F5, A182 Gr. F9, A182 Gr. F11 CL 2, A182 Gr. F22 и A182 Gr. F91.
Latroflange из A105 применяют на трубопроводах воды, пара, газа, нефтепродуктов и технологических сред общего назначения. Исполнения из A350 Gr. LF2 CL 1 используют для низкотемпературных линий. Бобышки из A182 Gr. F5 и F9 подходят для высокотемпературных систем нефтепереработки и химических производств. A182 Gr. F11 CL 2, F22 и F91 выбирают для паропроводов, котельных узлов и энергетического оборудования с высокими параметрами.
Применение
Бобышка с фланцем Latroflange используется в узлах подключения запорной и регулирующей арматуры, контрольно-измерительных приборов, боковых линий, байпасов, дренажей и сервисных контуров. Наклонное ответвление снижает резкое изменение направления потока по сравнению с врезкой под 90°, а фланцевое присоединение упрощает демонтаж оборудования без вырезки трубопровода.
Ключевой критерий выбора — соответствие фланцевой части классу давления, типу уплотнительной поверхности и материалу трубопроводной системы. Ошибка в выборе RF или RJ приводит к несовместимости прокладки и ответного фланца.
Купить бобышку Latroflange MSS SP-97 в Казахстане
В EMK QAZAQ вы можете купить бобышку с фланцем Latroflange MSS SP-97 от европейского производителя с прямой доставкой в Казахстан.
Материалы на бобышку с фланцем «Latroflange»
|
Марки сталей |
A182 Gr. F11 CL 2 , A350 Gr. LF2 CL 1 , A182 Gr. F91 , A182 Gr. F9 , A182 Gr. F5 , A182 Gr. F22 , A105 |
«ЕМК - QAZAQ» напрямую сотрудничает с производителями и гарантирует качество поставляемого проката и его соответствие нормам регламентирующего стандарта.
