Днище сегментное

Сегментное днище — это разновидность днищ для сосудов и аппаратов, состоящая из нескольких отдельных сегментов (секторов), сваренных между собой в единую геометрическую форму.  Днища сегментной формы актуальны при производстве крупногабаритных емкостей, где изготовление цельного днища технически невозможно из-за ограничений размеров оборудования или исходного листового металла.

По форме сегментное днище может быть сферическим, эллиптическим, торосферическим или коническим, но его отличительная особенность — составная сварная конструкция.

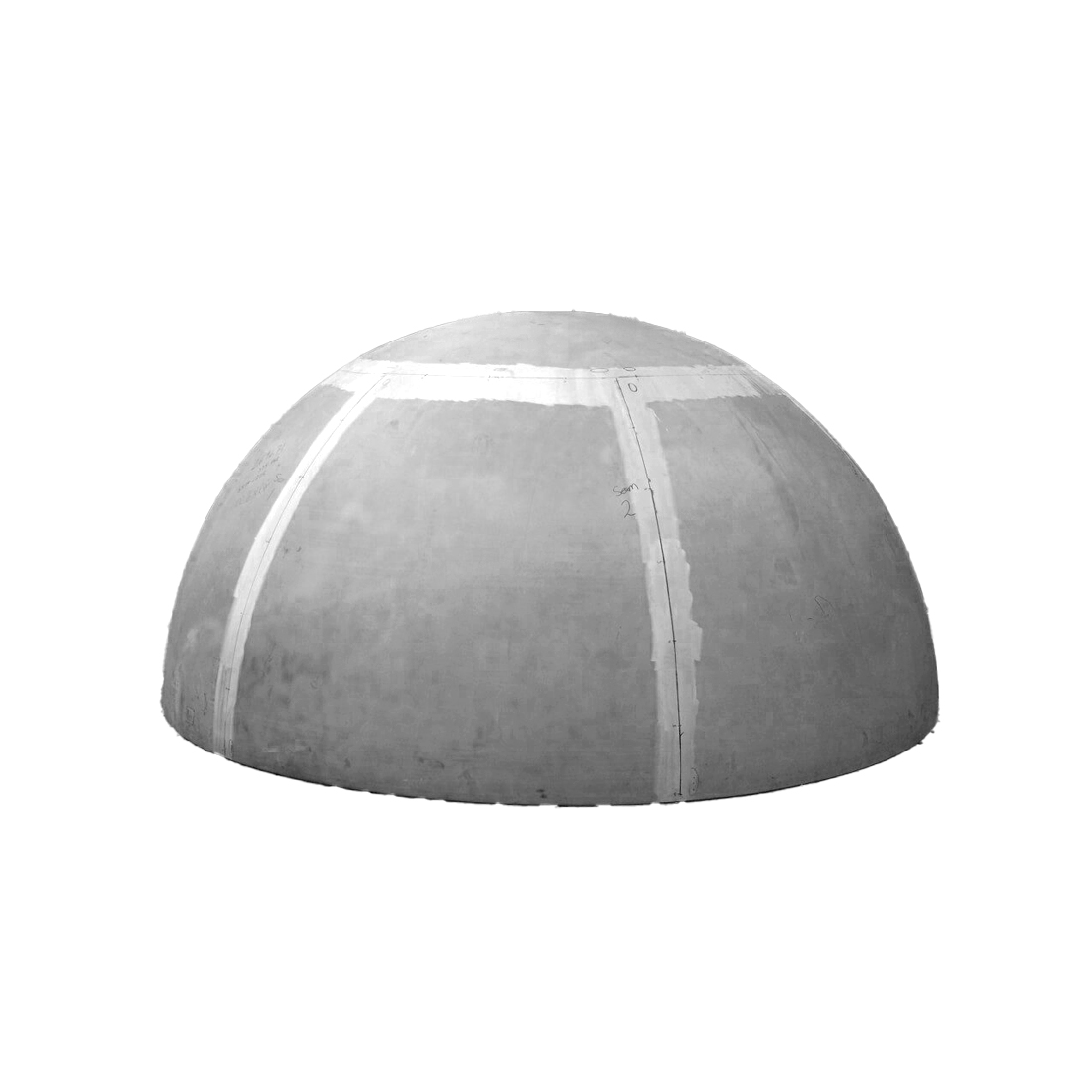

Сегментное днище собирается из нескольких металлических секторов (лепестков), форма и количество которых зависят от диаметра и типа днища. Стыки между секторами выполняются дуговой или аргонодуговой сваркой с последующей обработкой и контролем швов.

Производство сегментных днищ включает следующие этапы:

• раскрой металла: из листового проката вырезаются сектора по точным шаблонам;
• формовка сегментов: каждая деталь изгибается под заданным радиусом или углом;
• сборка и сварка: сектора свариваются между собой с минимальным зазором, чтобы обеспечить правильную геометрию;
• отбортовка или установка бурта:  кромка усиливается под приварку к обечайке;
• термообработка: снятие остаточных напряжений после сварки;
• контроль: ультразвуковая, рентгенографическая и геометрическая проверка сварных швов.

• диаметр: от 1000 мм и более;
• толщина стенки: от 4 до 80 мм;
• рабочее давление: до 40 МПа (в зависимости от формы и материала);
• температурный диапазон: от −196 °C до +600 °C.

• возможность изготовления крупных диаметров, недоступных для штамповки;
• универсальность: подходит для всех типов днищ;
• прочность и долговечность при условии качественной сварки и контроля швов;
• оптимизация затрат при крупногабаритных конструкциях;
• возможность комбинирования разных марок стали (например, внутренний слой — нержавеющий, наружный — углеродистый.

Сегментные днища востребованы в тех отраслях промышленности, где требуются крупные или нестандартные аппараты:

• нефтехимическая отрасль: резервуары хранения, колонные аппараты, реакторы;
• энергетика: паровые котлы, ресиверы, теплообменники высокого давления;
• машиностроение: корпуса испытательных и гидравлических установок;
• химическая и пищевая промышленность: реакторы, емкости для жидких и вязких продуктов;
• криогенная техника: резервуары для сжиженных газов, азота, кислорода.

Сегментное днище отличается от цельноформованных конструкций рядом особенностей:

• от цельносварного (штампованного): проще в транспортировке и монтаже, не требует пресса большого диаметра, допускает сборку на месте эксплуатации;
• от эллиптического и сферического (цельного): допускает изготовление больших диаметров (> 4000 мм), может быть экономичнее при крупногабаритных аппаратах;
• от торосферического и конического: допускает разные углы и радиусы сегментов при сложной геометрии.

Где купить сегментные днища в Казахстане?

EMK QAZAQ поставляет промышленные сегментные днища со склада в Казахстане и под заказ с европейских заводов. Купить днище сегментное можно, оформив заказ на сайте или позвонив по указанному выше номеру телефона.
