Размер, NPS: 1/4" - 4"
Диаметр, DN: 8 - 100 мм
Стандарт: ASME B16.11
Втулка шестигранная (футорка) ASME B16.11: размеры, резьба, материалы
Втулка из стали A105, A350, A182 Gr. F5, Gr. F9, Gr. F11 CL 2, Gr. F22, Gr. F91
- Описание
- Характеристики
- Оплата и доставка

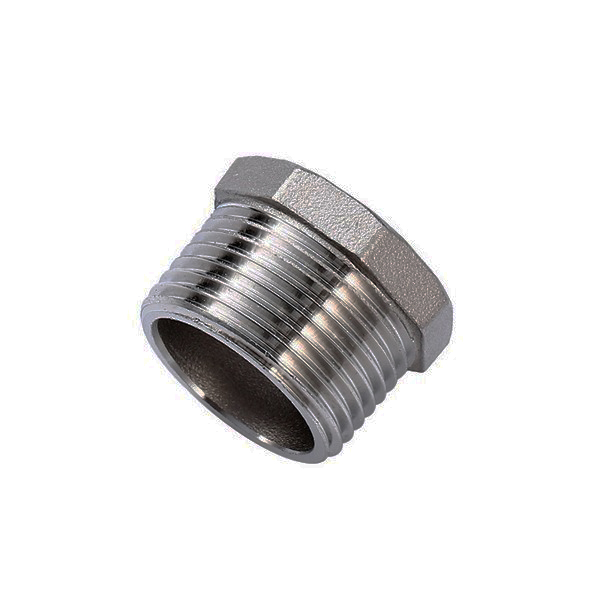

Шестигранная стальная футорка ASME B16.11
Втулка шестигранная ASME B16.11 — кованый резьбовой фитинг для перехода с большего внутреннего резьбового присоединения на меньший размер. Футорка применяется в трубопроводных узлах, где необходимо подключить линию, прибор, штуцер, клапан или сервисный элемент меньшего диаметра без замены основного фитинга.
ASME B16.11 устанавливает требования к кованым фитингам высокого давления с резьбовым присоединением NPT и соединением под сварку враструб. Для шестигранной втулки используется схема F-M NPT: наружная резьба вкручивается в основной фитинг, а внутренняя резьба принимает присоединяемый элемент меньшего размера. По данным страницы, размерный диапазон — от 1/4" до 4", DN 8–100 мм.
Конструкция и назначение
Шестигранная футорка отличается наружной шестигранной частью под гаечный ключ. Такая форма упрощает монтаж и демонтаж в резьбовых узлах, где недостаточно места для работы с круглым корпусом или длинным переходником.
Футорка ASME B16.11 используется для уменьшения резьбового прохода в муфтах, тройниках, крестовинах, коллекторах, приборных линиях и узлах подключения оборудования. В отличие от переходной муфты, втулка занимает меньше места и позволяет выполнить редукцию непосредственно в существующем резьбовом гнезде.
Материалы и рабочие условия
Втулки шестигранные ASME B16.11 поставляются из сталей A105, A350 Gr. LF2 CL 1, A182 Gr. F5, A182 Gr. F9, A182 Gr. F11 CL 2, A182 Gr. F22 и A182 Gr. F91.
Футорки из A105 применяются в трубопроводах воды, пара, газа, нефтепродуктов и технологических сред общего назначения. Исполнения из A350 Gr. LF2 CL 1 используют в низкотемпературных линиях и на участках с требованиями к ударной вязкости. Втулки из A182 Gr. F5 и F9 подходят для высокотемпературных систем нефтепереработки и химических производств. A182 Gr. F11 CL 2 и F22 применяются в паровых линиях, котельных узлах и трубопроводах с повышенным давлением. A182 Gr. F91 выбирают для наиболее нагруженных высокотемпературных паровых систем.
Применение
Шестигранные втулки ASME B16.11 применяются в резьбовых трубопроводных узлах, где требуется надежный переход между двумя размерами NPT. Основные зоны применения — коллекторы, дренажные и байпасные линии, приборные подключения, сервисные выводы, узлы подключения клапанов, манометров и вспомогательного оборудования.
Ключевой критерий выбора футорки — соответствие резьбы, материала и рабочего режима основному фитингу. Если втулка работает в температурной или нагрузочной зоне, отличающейся от параметров трубопровода, резьбовое соединение становится слабым участком системы.
Купить втулку шестигранную ASME B16.11 в Казахстане
В EMK QAZAQ вы можете купить втулку шестигранную ASME B16.11 от европейского производителя с прямой доставкой в Казахстан.
Материалы на втулку ASME B16.11
|
Марки сталей |
A105 , A350 Gr. LF2 CL 1 , A182 Gr. F5 , A182 Gr. F9 , A182 Gr. F11 CL 2 , A182 Gr. F22 , A182 Gr. F91 |
