Крестовина ASME B16.11: размеры, типы, характеристики

Стальная крестовина по стандарту ASME B16.11

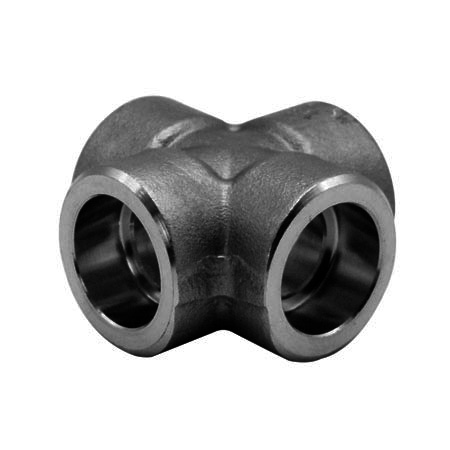

Крестовина ASME B16.11 — кованый фитинг для создания четырехходового узла трубопровода, в котором одна магистраль соединяется сразу с двумя противоположными ответвлениями. Такие изделия применяются на трубопроводах малого и среднего диаметра, где требуется распределение рабочей среды между несколькими направлениями без использования нескольких тройников и дополнительных соединительных элементов.

Стандартная спецификация ASME B16.11 распространяется на кованые фитинги высокого давления с резьбовым присоединением NPT и соединением под сварку враструб (Socket Weld). Благодаря компактной конструкции крестовины используются в технологических, энергетических и нефтегазовых трубопроводах с повышенными требованиями к прочности и герметичности соединений.

Конструкция и особенности применения

Крестовина позволяет сформировать два ответвления от основной линии в одном узле. По сравнению со схемой на основе нескольких тройников такое решение уменьшает количество фитингов, сокращает длину трубопровода и упрощает монтаж.

Наиболее часто крестовины ASME B16.11 используются в распределительных коллекторах, узлах подключения контрольно-измерительных приборов, импульсных линиях, дренажных системах и технологических трубопроводах, где требуется распределение потока по нескольким направлениям.

Кованое исполнение обеспечивает высокую механическую прочность фитинга и позволяет использовать его на трубопроводах, работающих под высоким давлением и при переменных температурных нагрузках.

Материалы и рабочие условия

Крестовины ASME B16.11 поставляются из углеродистых, низкотемпературных и легированных сталей для различных условий эксплуатации.

Исполнения из ASTM A105 применяются на трубопроводах нефти, газа, воды и технологических сред общего назначения. Крестовины из ASTM A350 Gr. LF2 CL1 предназначены для эксплуатации при отрицательных температурах и востребованы на объектах нефтегазовой отрасли Казахстана.

Марки ASTM A182 F5, F9, F11 CL2 и F22 используются на высокотемпературных трубопроводах нефтепереработки, нефтехимии и энергетики. Исполнения из ASTM A182 F91 применяются на наиболее нагруженных участках паропроводов и энергетического оборудования, работающего при высоких температурах и давлениях.

Где применяются крестовины ASME B16.11

Крестовины ASME B16.11 используются на нефтегазовых месторождениях, нефтеперерабатывающих и нефтехимических предприятиях, компрессорных станциях, электростанциях, металлургических заводах и других промышленных объектах.

Фитинги востребованы в системах транспортировки нефти и газа, паропроводах, трубопроводах технологических сред, распределительных коллекторах, импульсных линиях и узлах подключения приборов контроля и автоматики.

Преимущества кованых крестовин

Применение одной крестовины вместо нескольких отдельных фитингов позволяет сократить количество сварных или резьбовых соединений, уменьшить габариты узла и повысить надежность трубопроводной системы. Для промышленных объектов это означает снижение трудоемкости монтажа и упрощение обслуживания трубопроводов.

Купить крестовину ASME B16.11 в Казахстане

В EMK QAZAQ вы можете купить крестовину ASME B16.11 от европейского производителя с прямой доставкой в Казахстан с полным пакетом документов.
