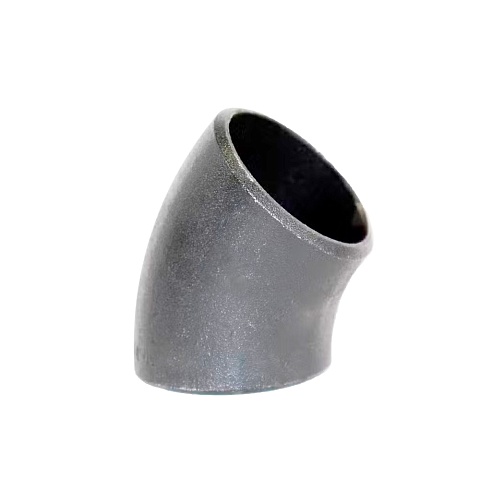

Отвод нержавеющий 45° ASME B16.9

Нержавеющий отвод 45° — это фитинг, который используют для плавного изменения направления потока под углом 45 градусов. Отвод представляет собой изогнутую часть нержавеющей трубы с двумя выходами и концами под приварку. При компактности конструкции нержавеющие отводы на 45 градусов позволяют изменить прямое направление линии с минимизацией турбулентности и потерь давления.  Особенно востребован отвод из нержавейки в системах, где требуется снижение сопротивления потоку и компактная компоновка, которую не могут обеспечить отводы на 90°.

ASME B16.9 — это американский стандарт, регламентирующий бесшовные и сварные отводы из нержавеющих сталей. Спецификация устанавливает требования на размеры, тип, материалы изготовления, маркировку и т.п. технические моменты.

Наиболее востребованными марками нержавеющей стали, которые используют при производстве отводов ASME B16.9 - это 304 / 304L, 316 / 316L, 321, 347, 904L. Все марки характеризуются коррозионной стойкостью, устойчивостью к хлоридам и кислотам, межкристаллитной коррозии при сварке, термостойкостью.

Способы производства нержавеющих отводов 45° по ASME B16.9:

• горячая формовка (Hot Mandrel Bending): из бесшовной трубы на оправке формируют изгиб под углом 45° при температуре ~1000–1150 °C. Горячая формовка обеспечивает равномерную толщину стенки по всему радиусу изгиба;
• холодная гибка (Cold Bending): применяется для нержавеющих отводов малых диаметров или тонкостенных фитингов. Требует последующего отжига (если есть деформационное упрочнение);
• сварка: метод, который используют для крупногабаритных отводов (DN ≥ 600 мм). Для сварки сегментов используется дуговая или плазменная сварка с последующим рентген-контролем и термообработкой.

Механическая обработка нержавеющих 45-градусных отводов состоит из обрезки, снятии фасок, шлифовании торцевых поверхностей под сварку. Термическая обработка производится отжигом при ~1050–1100 °C с последующим быстрым охлаждением на воздухе или воде. Обработка поверхности заключается в удалении окалины, восстановлении защитной оксидной плёнки. Контроль качества включает УЗК, МПК, РК для сварных отводов.

Геометрические и конструктивные характеристики:

• угол изгиба: 45° ± допуск;
• тип радиуса: R = 1D (нормальный радиус), возможен R = 1.5D и выше;
• диапазон диаметров: от ½" до 48" (DN 15 – DN 1200);
• толщина стенки: SCH 10, SCH 40, SCH 80 и выше.

Нержавеющие отводы 45° используют в широком диапазоне отраслей, где важны как герметичность, так и устойчивость к химическим и температурным нагрузкам, качественная гидродинамика потока. Основные потребители: нефтехимическая и химическая промышленность, судостроение и морская добыча, энергетика и атомная отрасль, газовая промышленность.

Нержавеющие отводы 45° ASME - где купить в Казахстане?

Отводы на 45 градусов из нержавеющих сталей по ASME B16.9 купить с быстрой доставкой можно в ЕМК - QAZAQ. Если вы хотите купить отвод нержавеющий трубопроводный оптом - оставьте заявку и наши специалисты свяжутся с вами.
