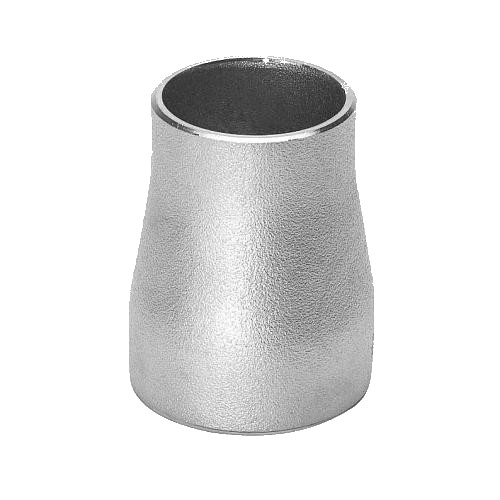

Переход концентрический нержавеющий ASME B16.9

Нержавеющий концентрический переход — это трубопроводный фитинг, которую используют для плавного соединения труб разного диаметра по одной оси. Концентрический переход обеспечивает равномерное сужение или расширение потока без смещения его центра, что важно для гидравлически выверенных систем. Отличие концентрического перехода от эксцентрического заключается в расположении осей входа и выхода. В концентрическом переходе они совпадают, а в эксцентрическом — смещены по одной линии (обычно по нижнему или верхнему краю).

Нержавеющий концентрический переход – функции и преимущества использования:

• изменение диаметра трубопровода без нарушения осевой симметрии потока;
• простое подключение насосов, компрессоров, резервуаров, запорной арматуры с разными размерами;
• компенсация разницы диаметров между технологическим и магистральным трубопроводом;
• уменьшение потерь давления за счет плавного перехода, минимизация гидроударов, турбулентности.

Нержавеющие концентрические переходы по ASME B16.9 изготавливаются с соблюдением требований к геометрии, толщине стенки, качеству поверхности и сварочным фаскам.

Материалы изготовления концентрических переходов ASME B16.9 – это нержавеющие стали таких марок, как:

• сталь 304 / 304L — универсальные коррозионностойкие для воды, воздуха, пищевых и нейтральных сред;
• стали 316 / 316L — стойкие к хлоридам, кислотам, морской воде;
• сталь 321 — стабилизированная титаном, устойчивая к межкристаллитной коррозии после сварки;
• сталь 347 — с ниобием, используется при высоких температурах;
• стали 317L / 904L — для агрессивных кислотных и хлоридных сред;
• дуплексные стали (S31803, S32205) — с повышенной прочностью и хлоридной стойкостью.

Производство концентрических переходов зависит от диаметра, толщины стенки и типа стали, но чаще всего применяется горячая формовка (горячая вытяжка), при которой заготовка нагревается до температуры пластичности (обычно выше 1000 °C), затем вытягивается в коническую форму с нужным соотношением диаметров. Это основной метод для бесшовных переходов с высокой прочностью. После изготовления конический переход из нержавеющей стали шлифуется, травится и пассируется для восстановления защитного оксидного слоя. Торцы подготавливаются под сварку встык с фасками согласно ASME B16.25.

Нержавеющие концентрические переходы - характеристики:

• типоразмеры соответствуют ASME B16.9: диаметр от ½" до 48", толщина стенки по SCH10–XXS;
• рабочее давление от 10 до 100 бар и более (в зависимости от толщины и стали);
• температурный диапазон: от –196 до +600 °C и выше (в зависимости от марки стали).

Нержавеющие концентрические переходы используют для соединения аппаратов и трубопроводов с разными DN в нефтегазовой и химической отрасли, в трубопроводах пара, воды, технических газов энергетической отрасли, в пищевых и фармацевтических линиях, в системах охлаждения, мембранных фильтрах, химводоочистке и пр.

Нержавеющие переходы для труб ASME B16.9 - где купить в Казахстане?

Концентрические переходы из нержавеющей стали АСМЕ B 16.9 купить с быстрой доставкой можно в ЕМК - QAZAQ. Если вы хотите купить переход концентрический нержавеющий оптом - оставьте заявку и наши специалисты свяжутся с вами.
