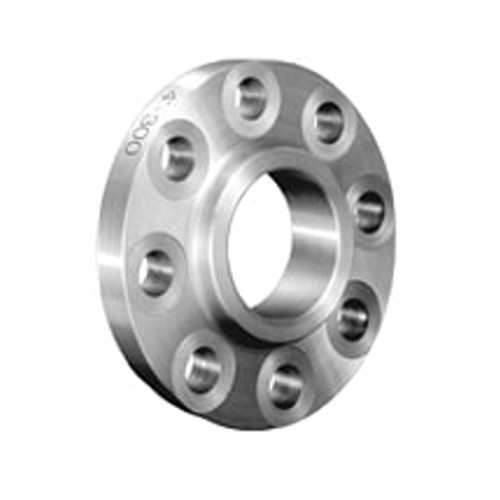

Фланец сквозной втулочный нержавеющий Type 12 EN 1092-1

Втулочный сквозной фланец EN 1092-1: размеры, характеристики, материалы, рабочие условия

Фланец сквозной втулочный нержавеющий Type 12 EN 1092-1 – плоский приварной фланец с втулкой (ступицей), который насаживается на трубу и приваривается к ней по окружности двумя угловыми швами.

Конструктивные особенности втулочного фланца

Втулка работает как распределитель нагрузки, снимает напряжение с места соединения фланца с трубой, дает возможность выполнить более качественный надежный шов за счет дополнительного металла втулки.

На контактной стороне втулочного фланца предусмотрен соединительный выступ (Type B), обеспечивающий лучшую фиксацию и более сильное сжатие прокладки при затяжке фланцевого соединения. За счет увеличенного давления на уменьшенную площадь (выступ, а не всю поверхность фланца), соединение выдерживает повышенные нагрузки и исключает протечки.

Материалы изготовления втулочного фланца Type 12 EN 1092-1

Сквозные втулочные фланцы с Type 12 подбирают по среде, температуре и требованиям к ресурсу:

• фланец сквозной 1.4301, 1.4307 – для воды, пара, конденсата и общепромышленных сред с низким содержанием хлоридов;

• фланец сквозной 1.4401, 1.4404 – для влажный промышленных зон, сред с хлоридами средней концентрации, где требуется стойкость к точечной и щелевой коррозии;

• фланец сквозной 1.4541 или 1.4571 – для участков с длительным нагревом, циклическим нагревом/охлаждением;

• фланец сквозной 1.4462 – для агрессивных хлоридных сред и повышенных давлений, где критичны высокая прочность фланцевого узла и стойкость к коррозионному растрескиванию под напряжением;

• фланец сквозной 1.4432 – для жестких требований к коррозионной стойкости во влажных зонах и агрессивных, в том числе хлоридных средах.

Преимущества сквозного втулочного фланца

Нержавеющий плоский сквозной фланец EN 1092-1 отличают:

• удобство монтажа: фланец можно точно выставить на трубе и совместить отверстия под крепеж до выполнения сварки;

• повышенная жесткость зоны примыкания за счет втулки, что снижает вероятность «ведения» диска при затяжке и температурных деформациях;

• надежность при вибрации и пульсациях давления при корректно выполненных кольцевых швах и соблюдении технологии монтажа;

• более рациональная стоимость по сравнению с воротниковыми фланцами при сохранении требуемой коррозионной стойкости в типовых промышленных средах.

Где применяется сквозной втулочный фланец EN 1092-1

Плоский фланец Type 12 из нержавеющей стали используется в:

• обвязке насосов, фильтров, теплообменников и емкостей;

• трубопроводах воды, пара, конденсата и технических сред на промышленных площадках;

• линиях химических и пищевых производств;

• системах водоподготовки и участках с повышенной влажностью, где важно снизить риск коррозии соединения.

Где купить фланец сквозной втулочный нержавеющий EN 1092-1 в Казахстане

Быстро получить коммерческое предложение и купить сквозной фланец Type 12 EN 1092-1 по самой выгодной цене можно в компании EMK – QAZAQ. Мы оптом поставляем фланцы ASME, ASTM, MSS, JIS, API, EN, DIN всех размеров, изготавливаем по чертежам, выполняем все виды обработки. Чтобы узнать цены и сроки поставки фланцев EN 1092-1 в Казахстан, напишите нам в мессенджер или на почту, оставьте заявку на сайте или по телефону.
