Фланец воротниковый нержавеющий WN API 6A

Воротниковый фланец WN (Weld Neck Flange) API 6A из нержавеющей стали – это тип фланцев для работы в трубопроводных системах высокого давления, агрессивной среды и повышенных температур. Основная задача изделия – прочное и герметичное соединение труб между собой, а также присоединение к линии приборов, запорно-регулирующей арматуры, оборудования. Фланцы WN API 6A применяются там, где обычные аналоги ASME/DIN не эффективны по рабочему давлению и механической прочности, например, в оборудовании высокого давления в нефтегазовой промышленности, включая линии с H₂S (NACE MR0175/ISO 15156).

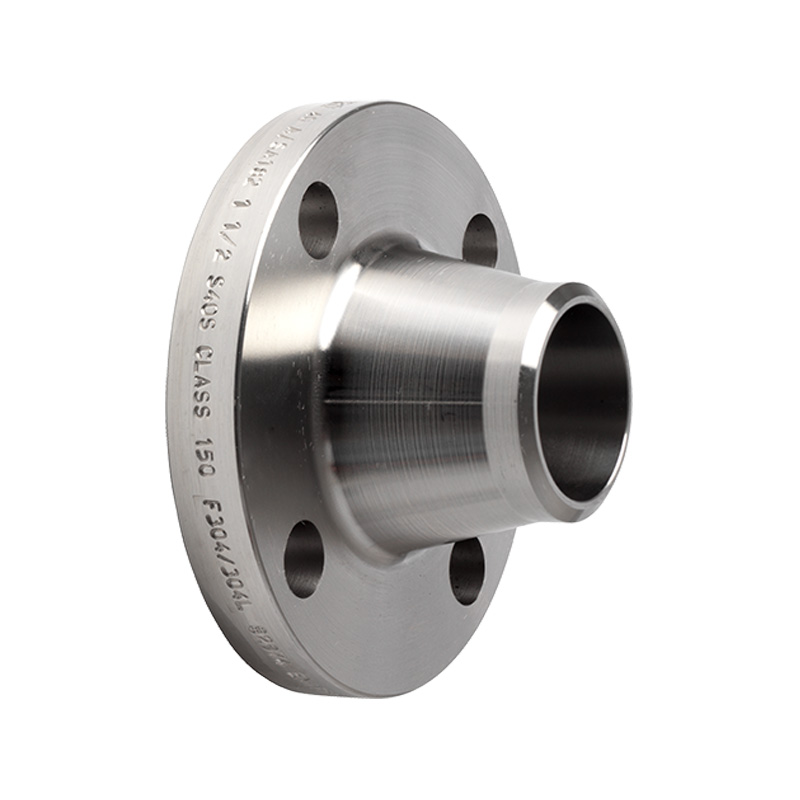

Воротниковый фланец WN по API 6A представляет собой нержавеющий диск с удлиненным конусным шейным участком над центральным проходным отверстием. Конусность воротника позволяет гасить напряжения и уменьшать риск растрескивания, равномерно распределять напряжения, снижать концентрации напряжений в зоне сварного шва, а также обеспечивает повышенную стойкость к вибрационным нагрузкам.

Стандарт API 6A устанавливает требования к конструкции, материалам изготовления, давлению, механическим свойствам и контрольным испытаниям. Данная спецификация особенно жестко определяет требования к качеству металла изготовления и НДТ-контролю.

Нержавеющие воротниковые фланцы АПИ 6А изготавливают из AISI 410, 4130, 4140, AISI 316 / 316L / 316H, Duplex (ASTM A182 F51), Super Duplex (F53, F55). Выбор конкретного материала зависит от рабочей среды и эксплуатационных условий.

Размеры нержавеющих воротниковых фланцев API 6A и характеристики:

• размер: от 2 1/16″ до 21 1/4″;
• наружный диаметр (OD): от 165 мм до 860 мм;
• толщина фланца (T): от 33 мм до 120 мм;
• давление: от 2000 psi до 20000 psi (включая серии 6B и 6BX);
• рабочие температуры: −75 °C-+250 °C;
• шероховатость поверхности: Ra ≤ 1,6 мкм.

Применение воротниковых фланцев из нержавеющей стали актуально для таких отраслей, как:

• нефтегазовая отрасль: устьевая арматура, трубопроводы обвязки скважин, манифольды высокого давления, линии транспортировки нефти, газа, конденсата, нагнетательные линии, системы закачки воды;
• нефтехимия и переработка: установки высокого давления, реакторное оборудование;
• судовая энергетика: высоконапорные морские трубопроводные системы;
• пищевая, фармацевтическая отрасли и пр.

Купить нержавеющий фланец WN (Weld Neck Flange) API 6A в Казахстане?

Воротниковый фланец АПИ 6А купить с быстрой доставкой в Алматы и в любой регион Казахстана можно в компании ЕМК - QAZAQ. Мы сотрудничаем с ведущими производителями нержавеющих фланцев и поставляем изделия на выгодных для заказчика условиях.
