Рым-болт DIN 580

Рым-болт DIN 580 — крепежное изделие с метрической резьбой и замкнутым кольцом для создания точки подъема, подвеса или временного крепления оборудования. Болт вкручивается в резьбовое отверстие корпуса, рамы, плиты или другой несущей детали и используется вместе со стропами, крюками, скобами и такелажной оснасткой.

Стандарт DIN 580 устанавливает требования к стальным и нержавеющим рым-болтам для грузоподъемных операций и фиксированных точек крепления на машинах. Изделия применяются в машиностроении, строительстве, монтаже металлоконструкций, ремонте промышленного оборудования и перемещении узлов при сборке.

Конструкция и назначение

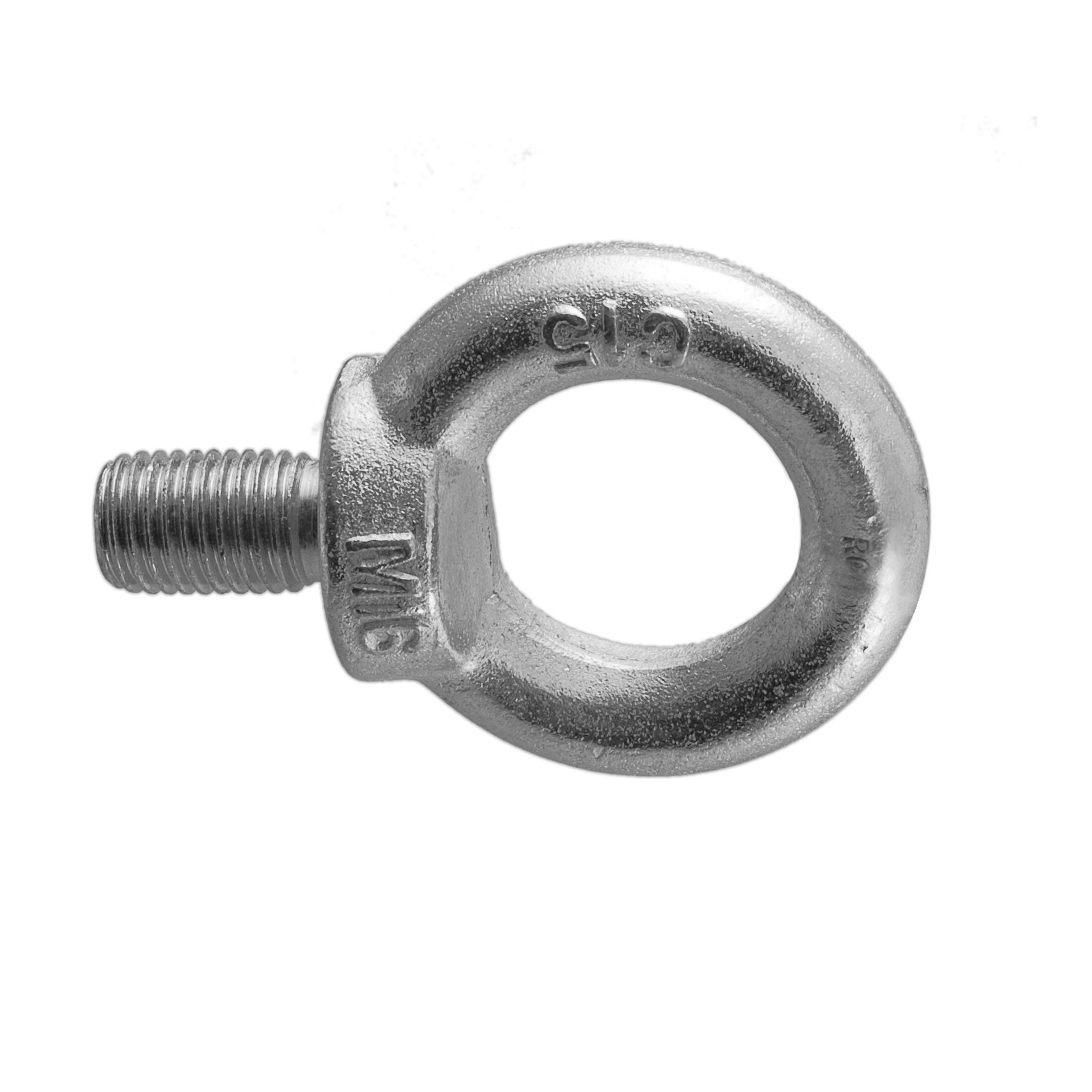

Рым-болт DIN 580 состоит из резьбового стержня и цельного кольца. Кольцо служит точкой зацепления для грузоподъемной оснастки, а резьбовая часть передает нагрузку на базовую деталь. Такое исполнение удобно для оборудования, которое периодически нужно поднимать, перемещать, устанавливать или удерживать в заданном положении.

Главное отличие DIN 580 от обычного крепежного болта — работа на подъемную нагрузку. Рым-болт должен быть полностью завернут до плотного контакта опорной поверхности с деталью. Неполное завинчивание снижает несущую способность соединения и создает риск перекоса при подъеме.

Материалы и исполнения

Рым-болты DIN 580 выпускаются из углеродистой, легированной и нержавеющей стали в зависимости от условий эксплуатации. Стальные оцинкованные исполнения применяются в сухих и умеренно влажных условиях, при монтаже оборудования, строительных конструкций и промышленных узлов.

Нержавеющие рым-болты DIN 580 используют там, где крепеж контактирует с влажной средой, технологическими жидкостями, наружной атмосферой или моющими растворами. Для оборудования, работающего на открытых площадках и в коррозионной среде, материал и покрытие рым-болта должны соответствовать условиям эксплуатации, а не только размеру резьбы.

Рабочие условия

Для рым-болта DIN 580 критично направление нагрузки. Наиболее корректный режим — осевая нагрузка вдоль резьбового стержня. При боковой или угловой нагрузке допустимое рабочее усилие снижается, поэтому такие условия должны проверяться по таблицам грузоподъемности производителя.

Резьбовое отверстие должно иметь достаточную глубину и прочность основания. Материал детали, в которую вкручивается рым-болт, должен выдерживать передаваемую нагрузку. Если прочность основания ниже прочности самого крепежа, ограничивающим элементом становится не болт, а резьбовое соединение в детали.

Применение

Рым-болты DIN 580 применяются для подъема и перемещения корпусов оборудования, электродвигателей, редукторов, насосов, рам, плит, оснастки, металлоконструкций и съемных узлов. В промышленном монтаже такие изделия используют как штатные точки зацепления при сборке, транспортировке, ремонте и обслуживании оборудования.

Купить рым-болт DIN 580 в Казахстане

В EMK QAZAQ вы можете купить рым-болт DIN 580 от европейского производителя с прямой доставкой в Казахстан.
