Зажим двухтрубный (спаренная серия) по DIN 3015-3 Форма B

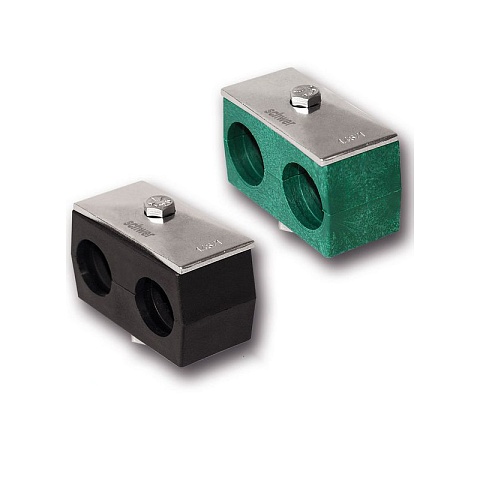

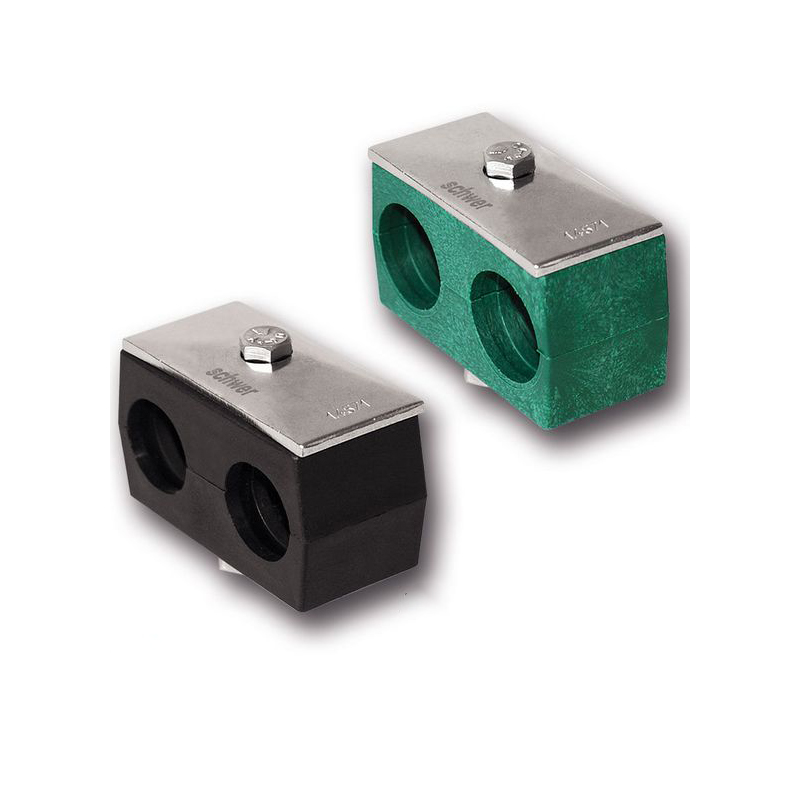

Зажим двухтрубный (спаренная серия) по DIN 3015-3 — это модульная система, которая выполняет функцию одновременной фиксации двух труб в промышленных трубопроводах, воздуховодах и пр. Двухтрубный зажим представляет собой прямоугольное изделие из двух полуматриц с двумя круглыми отверстиями под трубы и из металлических пластин (фиксирующей, привариваемой, закрывающей). Достаточно компактная конструкция и двойная ячейка зажима позволяет экономить место, облегчая монтаж в ограниченном пространстве.

Двухтрубный зажим выполняет сразу несколько функций:

• жесткое крепление двух труб в параллельной укладке;
• поглощение вибраций и ударных нагрузок: уменьшение динамического воздействия на трубопровод;
• выравнивание линии: зажим упрощает монтаж и обеспечивает более аккуратную прокладку;
• защита от износа и трения: пластиковая вставка предохраняет трубы от повреждений;
• шумоизоляция: снижает уровень шума при вибрации трубопровода.

Двухтрубный зажим DIN 3015-3 формы B - это удлиненная версия с увеличенным расстоянием между крепежными отверстиями и усиленной прижимной конструкцией. Ячейки могут быть одинаковыми или разными по диаметру (асимметричная серия). Зажим данной формы предназначен для эксплуатации при более высоких нагрузках и вибрациях, чем стандартная форма А.

Монтаж двухтрубного зажима спаренной серии осуществляется по следующей схеме:

• закрепление нижней прижимной пластины на монтажной поверхности (сварной или винтовой способ);
• установка нижней полуматрицы с ячейками;
• укладка двух труб в соответствующие гнезда;
• установка верхней полуматрицы;
• фиксация верхней прижимной пластины с помощью болтов или шпилек;
• контроль затяжки для предотвращения деформации труб.

Двухтрубные зажимы спаренная серия формы В по DIN 3015-3 используют для крепления труб в:

• гидравлических и пневматических системах: параллельная укладка напорных и обратных линий;
• машиностроении и металлообработке: крепление линий станков, прессов;
• энергетике: виброустойчивое крепление труб в турбинных установках, трубопроводах для транспортировки пара, горячей воды;
• нефтегазовой и химической промышленности: линии по обработке и транспортировке продукции;
• ЖКХ, строительство: фиксирование труб коммуникаций в жилых и коммерческих зданиях.

Зажим двухтрубный (спаренная серия) по DIN 3015-3 - где купить в Казахстане?

Заказать двухтрубные зажимы усиленной формы В с доставкой во все регионы Казахстана можно в ЕМК - QAZAQ. Если вы хотите купить зажим двухтрубный спаренной серии по DIN 3015-3 оптом - оставьте заявку и наши специалисты свяжутся с вами.
