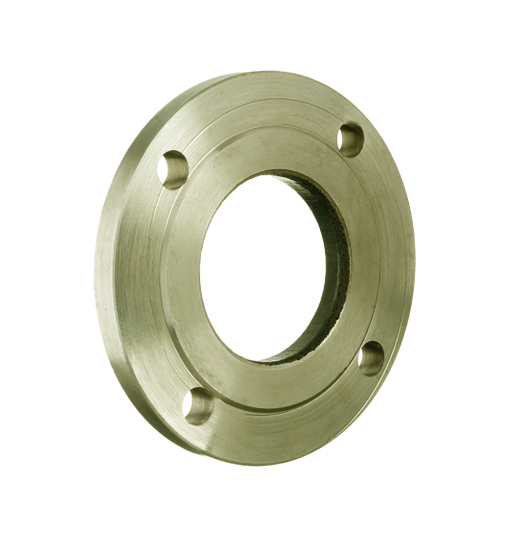

Фланец свободный никелевый Type 02 EN 1092-1: типы, стандарты, сплавы

Фланец свободный никелевый Type 02 EN 1092-1 - это специализированный фланцевый соединительный элемент из никелевого сплава, предназначенный для разъемного соединения трубопроводов, резервуаров и промышленного оборудования без применения сварки. Относится к категории специального никелевого трубопроводного крепежа.

Характеристики фланца свободного Type 02:

• тип соединения: свободный фланец с незакреплённым посадочным отверстием под трубу — не требует приварки к трубопроводу, соединение осуществляется болтами или шпильками;

• номинальные диаметры: DN 15 — DN 600 и выше в соответствии с EN 1092-1;

• классы давления: PN 2,5 / 6 / 10 / 16 / 25 / 40 / 63 / 100 / 160 / 250 / 320 / 400 бар;

• уплотнительная поверхность: плоская, выпуклая или с пазом под уплотнительное кольцо в зависимости от исполнения;

• материалы изготовления: Nickel 200 / 201, Alloy 400, Alloy C-276, Alloy C-22, Alloy 625, Alloy 825 и другие никелевые сплавы в зависимости от условий эксплуатации.

Стандарт EN 1092-1 регламентирует геометрические размеры и допуски фланцев, классы давления и температурные диапазоны, требования к материалам и механическим свойствам, типы уплотнительных поверхностей и методы контроля качества. Поставка сопровождается сертификатом EN 10204 3.1 с указанием марки сплава, плавки и результатов механических испытаний.

Никелевые фланцы превосходят стальные и некоторые нержавеющие аналоги по следующим параметрам:

• стойкость к питтинговой и щелевой коррозии в хлоридных средах - индекс PREN никелевых сплавов значительно превышает показатели нержавеющих сталей;

• стойкость к коррозионному растрескиванию под напряжением в болтовых соединениях - критически важное свойство для фланцев, постоянно находящихся под нагрузкой затяжки;

• работоспособность в концентрированных кислотах и щелочах всех концентраций в зависимости от марки никелевого сплава;

• термостойкость до +1000 °C для высоколегированных марок при сохранении прочности и коррозионной стойкости;

• длительный ресурс без замены в агрессивных средах, где нержавеющие аналоги требуют регулярной замены.

Монтаж фланца свободного Type 02: привалочные поверхности фланцев и труб очищаются от загрязнений и повреждений, проверяется совпадение болтовых отверстий. Фланец надевается на трубу и устанавливается в проектное положение. Между ответными фланцами устанавливается прокладка из материала, совместимого с рабочей средой - плоская, спирально-навитая или кольцевая в зависимости от класса давления. Болты или шпильки устанавливаются и затягиваются крест-накрест в несколько проходов динамометрическим инструментом с контролем момента затяжки. После затяжки выполняется проверка герметичности — опрессовка давлением или газовый контроль.

Фланцы свободные никелевые Type 02 - применение по отраслям:

• нефтегазовая: разъемные соединения трубопроводов в средах с сероводородом, хлоридами и кислотными компонентами, фланцевые соединения насосного и арматурного оборудования химически активных технологических контуров;

• химическая и нефтехимическая: соединения трубопроводов кислот, щелочей и хлорорганических соединений, фланцевые узлы реакторного и емкостного оборудования агрессивных химических производств, соединения теплообменников и конденсаторов кислотных контуров;

• морская: фланцевые соединения систем забора и охлаждения морской воды на объектах Каспийского моря, трубопроводные соединения оборудования морских платформ и береговых терминалов в условиях постоянного воздействия солевого тумана;

• энергетика: фланцевые соединения теплообменников и трубопроводов с химически агрессивными теплоносителями, соединительные узлы котельного оборудования в условиях повышенной коррозионной нагрузки;

• пищевая и фармацевтическая: разъемные соединения санитарных трубопроводов с требованиями к коррозионной чистоте поверхности и возможностью быстрого демонтажа для мойки и стерилизации.

Где купить фланцы свободные никелевые Type 02 EN 1092-1 в Казахстане?

Фланцы свободные никелевые Type 02 EN 1092-1 можно приобрести с доставкой по всем регионам Казахстана в компании ЕМК — QAZAQ. Предоставляем техническую поддержку по подбору марки сплава под конкретные рабочие среды и условия эксплуатации. Заказать можно по телефону, электронной почте или через форму на сайте.
