Приварная втулка никелевая Type 35 EN 1092-1: типы, стандарты, сплавы

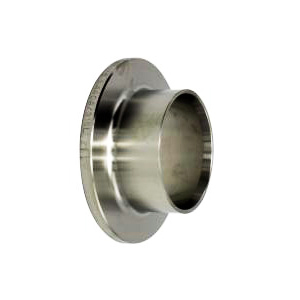

Никелевая приварная втулка Type 35 по EN 1092-1 - это специализированный элемент трубопроводного соединения из никелевого сплава, представляющий собой цилиндрическую втулку с буртом, привариваемую к трубе и обеспечивающую уплотнительную поверхность для фланцевого соединения. Относится к категории специального никелевого трубопроводного крепежа и применяется в комплекте со свободными фланцами по EN 1092-1 там, где требуется минимальный расход никелевого сплава при полной коррозионной защите в зоне уплотнения.

Характеристики приварной втулки Type 35:

• номинальные диаметры: DN 15 - DN 600 и выше в соответствии с EN 1092-1;

• классы давления: PN 2,5 / 6 / 10 / 16 / 25 / 40 / 63 / 100 / 160 / 250 / 320 / 400 бар;

• уплотнительная поверхность: плоская, выпуклая или с пазом под уплотнительное кольцо в зависимости от исполнения и класса давления;

• материалы изготовления: Nickel 200 / 201, Alloy 400, Alloy C-276, Alloy C-22, Alloy 625, Alloy 825, Alloy B-3 и другие никелевые сплавы в зависимости от условий эксплуатации.

Монтаж приварной втулки из никеля производится следующим образом: на трубу предварительно надевается свободный фланец. Втулка надевается на трубу до упора бурта в торец трубы или на проектное расстояние от торца в зависимости от конструкции соединения. Выполняется контроль перпендикулярности уплотнительной поверхности бурта к оси трубопровода и фиксация прихватками. Выполняется сварка углового шва по наружному диаметру трубы присадочными материалами, совместимыми с никелевым сплавом втулки. После сварки выполняется контроль качества шва - визуальный и при необходимости капиллярный. При необходимости уплотнительная поверхность зачищается до требуемой шероховатости. Свободный фланец сдвигается к втулке, устанавливается прокладка из материала, совместимого с рабочей средой. Болты затягиваются крест-накрест в несколько проходов динамометрическим инструментом с контролем момента затяжки. После сборки выполняется проверка герметичности опрессовкой.

Особенности и преимущества использования приварной втулки: уплотнительная торцевая поверхность бурта является единственным контактным элементом с прокладкой, обеспечивая герметичность соединения без контакта свободного фланца с агрессивной рабочей средой. Возможность поворота свободного фланца относительно втулки до затяжки болтов обеспечивает выравнивание болтовых отверстий при монтаже без смещения трубопровода. Замена прокладки выполняется без демонтажа приваренной втулки.

Приварные втулки никелевые Type 35 EN 1092-1 - применение по отраслям:

• химическая промышленность: технологические линии, реакторы, трубопроводы;

• нефтегазовая отрасль: морские платформы, трубопроводы высокого давления;

• энергетика: теплообменники, насосные узлы;

• морская промышленность: трубопроводы морской воды и охлаждения, системы забора;

• производство оборудования: установки, контактирующие с агрессивными средами.
