Приварной воротник никелевый Type 34 EN 1092-1: типы, стандарты, сплавы

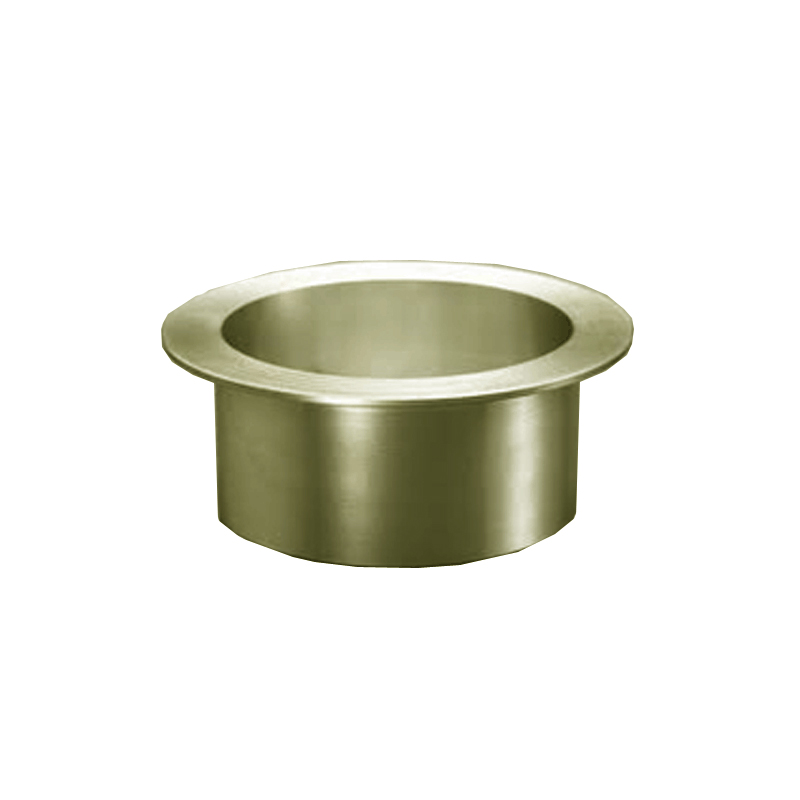

Приварной воротник никелевый Type 34 EN 1092-1 - это специализированный элемент трубопроводного соединения из никелевого сплава, представляющий собой патрубок с воротником, привариваемый к торцу трубы стыковым швом и обеспечивающий уплотнительную поверхность для фланцевого соединения со свободным фланцем.

Характеристики приварного воротника Type 34:

• тип элемента: патрубок с воротниковым буртом, привариваемый к торцу трубы стыковым швом встык; воротник образует упорную поверхность для свободного фланца и уплотнительную привалочную поверхность для прокладки;

• номинальные диаметры: DN 15 - DN 600 и выше в соответствии с EN 1092-1;

• классы давления: PN 2,5 / 6 / 10 / 16 / 25 / 40 / 63 / 100 / 160 / 250 / 320 / 400 бар;

• уплотнительная поверхность: плоская, выпуклая, с пазом под уплотнительное кольцо или с выступом и впадиной в зависимости от исполнения и класса давления;

• материалы изготовления: Nickel 200 / 201, Alloy 400, Alloy C-276, Alloy C-22, Alloy 625, Alloy 825, Alloy B-3 и другие никелевые сплавы в зависимости от условий эксплуатации.

Особенности конструкции фланцевых воротников из никеля:

• приварной воротник отличается от приварного кольца Type 32 наличием удлиненного патрубка - цилиндрической части между сварным швом и воротниковым буртом. Это обеспечивает увеличенное расстояние от зоны термического влияния сварки до уплотнительной поверхности и снижает риск деформации привалочной поверхности при сварке;

• удлиненный патрубок обеспечивает лучший доступ для ультразвукового и радиографического контроля стыкового сварного шва по всей его длине, что принципиально важно для ответственных соединений высокого давления;

• стыковой шов встык обеспечивает более высокую прочность и надежность соединения по сравнению с угловым швом кольца Type 32, что делает воротник Type 34 предпочтительным для трубопроводов высокого давления и температуры;

• воротниковый бурт передает нагрузку болтовой затяжки через патрубок непосредственно на стенку трубы, равномерно распределяя усилия и исключая концентрацию напряжений в зоне уплотнения;

• возможность поворота свободного фланца относительно воротника до затяжки болтов обеспечивает выравнивание болтовых отверстий при монтаже без нарушения положения трубопровода;

• замена прокладки выполняется без демонтажа приваренного воротника - разжимается фланцевое соединение, меняется прокладка и повторно затягиваются болты.

Благодаря высокой коррозионной стойкости, устойчивости к повышенным температурам, износостойкости, никелевые воротники используют во фланцевых соединениях следующих отраслей:

• нефтегазовая: высоконапорные трубопроводы, насосное оборудование, линии транспортировки и переработки углеводородов;

• химическая и нефтехимическая: трубопроводы и системы, работающие с химически агрессивными средами при повышенных температурах, сосуды давления и т.п.;

• горно-металлургическая: уплотнительные элементы фланцевых соединений высоконапорных трубопроводов гидрометаллургических производств, соединения  автоклавного оборудования кислотного выщелачивания, уплотнительные элементы насосных систем высокого давления для агрессивных пульп и растворов;

• морская: фланцевые соединения в линиях по добыче, переработке и транспортировке углеводородов;

• энергетика: теплообменники, насосы, трубопроводы, котельное оборудование и пр.

Где купить приварные воротники никелевые в Казахстане?

Никелевые приварные воротники Type 34 по EN 1092-1 можно приобрести с доставкой по всем регионам Казахстан в нашей компании. ЕМК - QAZAQ осуществляет прямые поставки никелевых фланцев и приварных воротников напрямую от ведущих производителей. Заказать воротник для фланца можно по телефону, электронной почте или через форму на сайте.
