Шпилька полнорезьбовая никелевая DIN 976-1: размеры, сплавы, применение

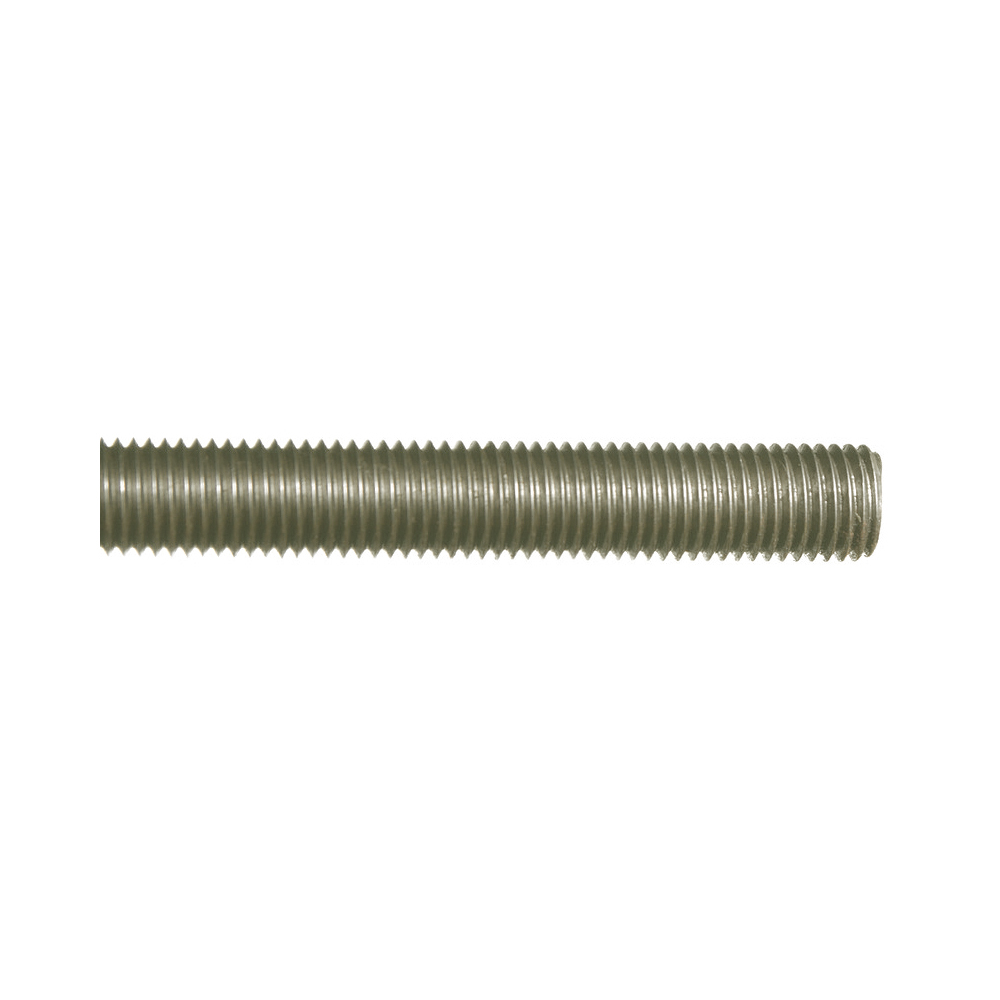

Никелевая полнорезьбовая шпилька DIN 976 - это крепежный элемент в виде цилиндрического стержня с метрической резьбой по всей длине без головки, предназначенный для болтовых соединений фланцев, крышек сосудов давления, корпусов насосов и другого разъемного оборудования. Относится к категории специального никелевого крепежного металлопроката, эксплуатируемого в агрессивных химических средах и при повышенных температурах

Характеристики полнорезьбовых шпилек по DIN 976:

• тип крепежа: цилиндрический стержень с метрической резьбой по всей длине без головки - затяжка соединения осуществляется гайками с обеих сторон, что обеспечивает равномерное распределение нагрузки и возможность замены крепежа без демонтажа соединяемых элементов;

• диаметры резьбы: M6 - M100 и выше в зависимости от требований заказчика;

• длина шпилек: от 20 до 2000 мм и более в зависимости от диаметра и требований заказчика; возможна поставка в виде резьбового прутка с последующей порезкой на мерные длины;

• резьба: метрическая с крупным шагом по DIN 13, мелкий шаг по согласованию; возможна нарезка резьбы на заданной длине с гладкой средней частью;

• механические свойства: предел текучести 240-900 МПа, предел прочности 550-1200 МПа в зависимости от марки никелевого сплава;

• материалы изготовления: Nickel 200 / 201, Alloy 400, Alloy 625, Alloy C-276, Alloy C-22, Alloy 825, Alloy 718, Alloy A-286 и другие никелевые сплавы в зависимости от условий эксплуатации.

Стандарт DIN 976 регламентирует геометрические размеры шпилек (диаметр и шаг резьбы, предельные отклонения, длину и исполнения), а также требования к качеству поверхности и маркировке. Поставка сопровождается сертификатом EN 10204 3.1 с указанием марки сплава, номера плавки и результатов механических испытаний.

Особенности конструкции шпильки DIN 976 и преимущества перед болтами:

• отсутствие головки обеспечивает равномерное распределение нагрузки затяжки по всей длине шпильки без концентрации напряжений под головкой - принципиальное преимущество для соединений под высоким давлением и температурой;

• затяжка гайками с обеих сторон позволяет демонтировать одну из соединяемых деталей - крышку реактора, фланец теплообменника - без полного извлечения шпильки из корпуса, что значительно упрощает обслуживание оборудования;

• полная резьба по всей длине обеспечивает максимальную гибкость при подборе длины под соединения различной толщины и позволяет нарезать шпильки нужной длины из резьбового прутка непосредственно на месте монтажа;

• симметричное распределение нагрузки через гайки с обеих сторон снижает изгибающий момент в теле шпильки при затяжке и повышает усталостный ресурс крепежного соединения при циклических нагрузках;

• шпильки могут быть постоянно ввернуты в корпус - одна гайка с одной стороны является стационарной, что типично для фланцев крышек реакторов и сосудов давления.

Основные сферы применения и оборудование, где устанавливают никелевые шпильки

• нефтегазовая отрасль: фланцевые соединения трубопроводов высокого давления, насосные агрегаты и компрессоры, морские платформы, нефтеперерабатывающие установки, узлы трубопроводных арматур и технологические коллекторы;

• химическая промышленность: трубопроводы и резервуары для кислот и щелочей, реакторы, емкости и сосуды высокого давления, насосные установки для агрессивных жидкостей;

• энергетика: теплообменники, паровые котлы и трубопроводы, насосные агрегаты и конденсаторные установки, турбинные узлы и генераторы, где требуется высокая коррозионная стойкость;

• морская промышленность: системы охлаждения морской водой, узлы и фланцы морского оборудования, насосные агрегаты и арматура на судах и платформах;

• машиностроение и промышленное оборудование: рамные конструкции станков и механизмов, редукторы и коробки передач, узлы с высокой вибрационной нагрузкой и требованием долговечной коррозионной стойкости.

Где заказать и купить полнорезьбовые шпильки в Казахстане?

Никелевые шпильки с полной резьбой можно приобрести в компании ЕМК - QAZAQ. Мы поставляем никелевый крепеж, в том числе шпильки ДИН 976, напрямую от ведущих производителей во все регионы страны. Заказать резьбовые шпильки из никеля оптом можно по телефону, электронной почте или через форму на сайте.
