Балка нержавеющая IPN (INP): размеры, вес, марки стали

Нержавеющая двутавровая балка IPN

Балка IPN (INP) — двутавровый профиль европейского типа с наклонными внутренними гранями полок. Двутавр IPN применяется в несущих и вспомогательных металлоконструкциях: на промышленных площадках, в пищевом и химическом оборудовании, инженерных эстакадах, морской и наружной инфраструктуре.

Профили IPN имеют размеры по EN 10365, допуски по EN 10024 и характерный уклон внутренних поверхностей полок. Балка IPN имеет наклонную внутреннюю поверхность полок, тогда как у IPE полки имеют параллельные внутренние грани. Это важно учитывать при замене профиля в проекте: IPN и IPE не являются полными аналогами по геометрии соединений и посадке сопрягаемых деталей.

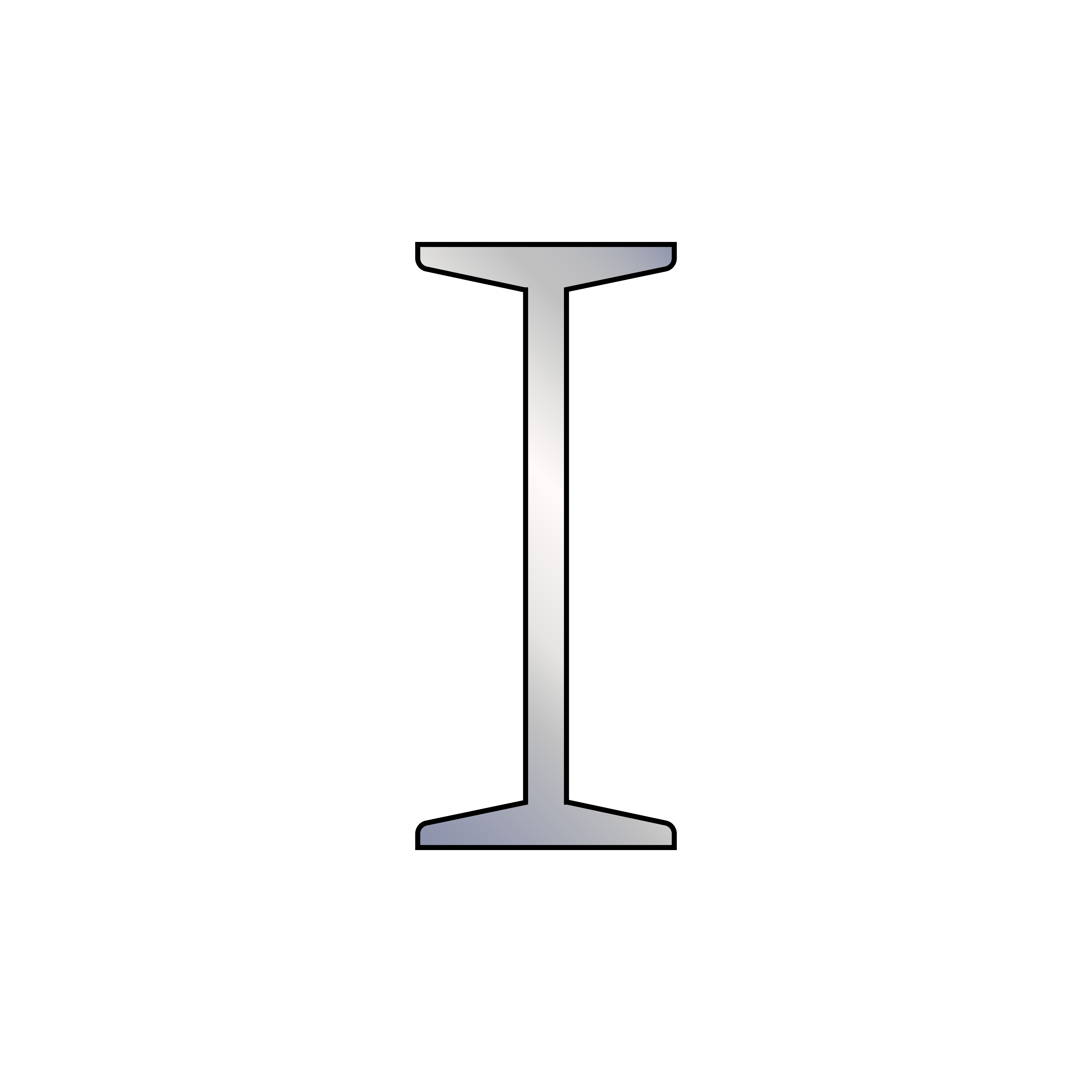

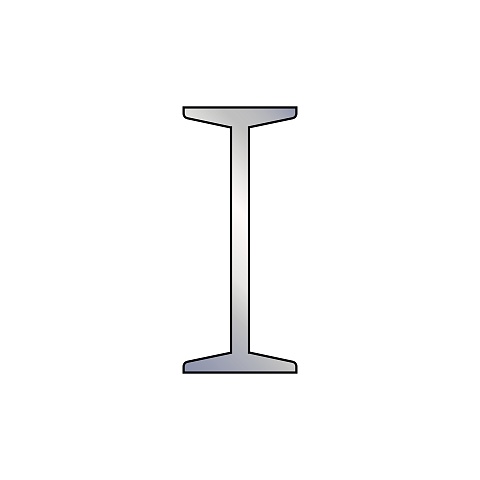

Геометрия профиля IPN

Нержавеющая балка IPN представляет собой двутавр с вертикальной стенкой и двумя полками. Уклон внутренних граней полок влияет на сопряжение с накладками, опорными пластинами, болтовыми узлами и сварными элементами.

Балка INP востребована там, где требуется компактный несущий профиль с хорошей работой на изгиб. В отличие от швеллера или уголка, двутавровое сечение эффективнее воспринимает нагрузки в основной плоскости и позволяет уменьшить металлоемкость конструкции при сохранении жесткости.

Материалы и рабочие условия

Нержавеющие балки IPN поставляются из коррозионностойких сталей для разных условий эксплуатации. Исполнения 1.4301 / AISI 304 применяются в сухих и умеренно влажных промышленных помещениях, пищевом оборудовании и архитектурных конструкциях. Балки из 1.4307 / AISI 304L используют в сварных конструкциях, где важно снизить риск межкристаллитной коррозии после сварки.

Для влажной атмосферы, наружной эксплуатации, технологических зон с моющими растворами и умеренным содержанием хлоридов применяются балки из 1.4401 / AISI 316 и 1.4404 / AISI 316L. Исполнения 1.4571 востребованы в сварных конструкциях и узлах, работающих при повышенных требованиях к стойкости после термического воздействия.

Применение

Балка нержавеющая IPN (INP) используется в несущих рамах, опорных конструкциях, технологических площадках, лестничных маршах, эстакадах, каркасах оборудования, кронштейнах, направляющих и элементах инженерной инфраструктуры.

Основные сферы применения — пищевая промышленность, химическое производство, водоподготовка, наружные металлоконструкции, объекты с повышенной влажностью и промышленные зоны, где углеродистая сталь требует защиты от коррозии.

Особенности выбора IPN

Ключевой критерий выбора — не только высота профиля, но и геометрия полок. Если в проекте заложена балка IPN, замена на IPE или другой двутавр требует проверки сопряжений, опорных узлов и монтажных зазоров. Наклонная внутренняя поверхность полок влияет на посадку деталей и может изменить схему крепления.

Купить нержавеющую балку IPN (INP) в Казахстане

В EMK QAZAQ вы можете купить нержавеющую балку IPN (INP) от европейского производителя с прямой доставкой в Казахстан.
