Оребренная труба ASTM: размеры, материалы, характеристики, применение

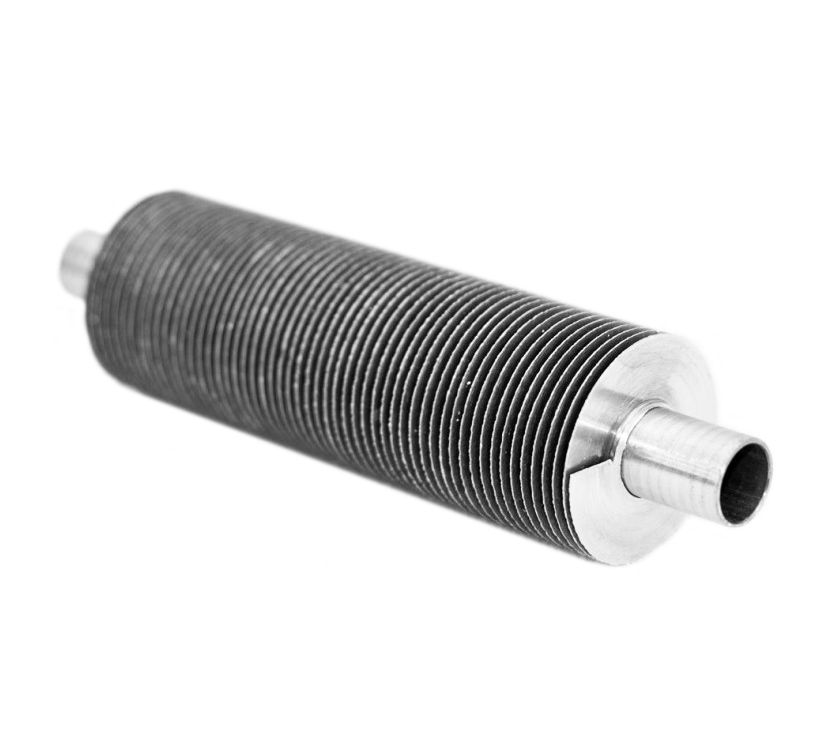

Труба оребренная ASTM – теплообменная труба с наружными ребрами, которые увеличивают площадь теплоотдачи и ускоряют передачу тепла от стенки трубы к воздуху или газовому потоку. Такой прокат применяют в аппаратах, где снаружи трубного пучка работает воздух (или дымовые газы), а внутри циркулирует теплоноситель: вода, пар, конденсат, нефтепродукты и другие технологические среды. Оребрение позволяет получить требуемую мощность теплообменника при более компактных габаритах и меньшей массе трубного пучка.

Труба с оребрением решает следующие задачи:

• увеличивает эффективность теплоотдачи на «воздушной» стороне, где тепло снимается хуже, чем в жидкости;

• снижает требуемую площадь аппарата и число рядов труб при заданной тепловой нагрузке;

• помогает удерживать допустимые температуры металла и режимы оборудования за счет более стабильного теплообмена.

Типы оребрения и рабочие температуры

Оребренные трубы для теплообменников различают по конструкции ребра и допустимой температуре снаружи. На практике широко применяют варианты L, LL, KL и экструдированное ребро: для L-ребра ориентир по температуре – до 150 °C, для LL – до 180 °C, для KL – до 260 °C, для экструдированного ребра – до 280 °C.

Также выделяют высокое и низкое оребрение – выбор зависит от требуемой площади теплоотдачи и компоновки секции аппарата.

Базовая труба под оребрение

Несущая труба может быть бесшовной либо сварной. По стандартам ASTM в качестве заготовки чаще используют теплообменные и нержавеющие трубы, подобранные под давление, температуру и коррозионность среды. В спецификациях и у производителей как типовые основы встречаются трубы по ASTM A179, ASTM A213, ASTM A214, ASTM A249, ASTM B111 (перечень зависит от проекта и материала).

Преимущества оребренной трубы ASTM

Трубы с оребрением обеспечивают:

• высокий коэффициент теплоотдачи на воздушной стороне без увеличения длины аппарата;

• компактность и сниженный вес трубного пучка при той же тепловой мощности;

• возможность точной привязки под расчет: тип оребрения, высота/шаг ребра, материал базовой трубы и ребра;

• стабильную работу секций воздушного охлаждения при переменных режимах (нагрузка, температура окружающего воздуха), когда важно сохранить запас по теплообмену.

Где применяются оребренные трубы

Данный тип труб используют в составе трубных пучков и секций:

• аппаратов воздушного охлаждения на НПЗ и нефтехимии;

• воздушных холодильников компрессорных станций и газопереработки;

• калориферов, утилизационных и вспомогательных теплообменников, где тепло снимается воздухом;

• промышленного теплообменного оборудования, где нужно сократить габариты и повысить эффективность теплоотдачи.

Где купить трубу оребренную ASTM в Казахстане

Быстро получить коммерческое предложение и купить оребренные трубы ASTM по самой выгодной цене можно в компании EMK – QAZAQ. Мы выполняем оптовые поставки всех типов труб по API, ASTM, EN, DIN, ISO стандартных и индивидуальных размеров, выполняем все виды обработки. Чтобы узнать цены и сроки поставки трубы оребренной ASTM в Казахстан, напишите нам в мессенджер или на почту, оставьте заявку на сайте или по телефону.
