Труба квадратная EN 10305-5: размеры и стандарты

Квадратная прецизионная труба: особенности конструкции, производство и применение

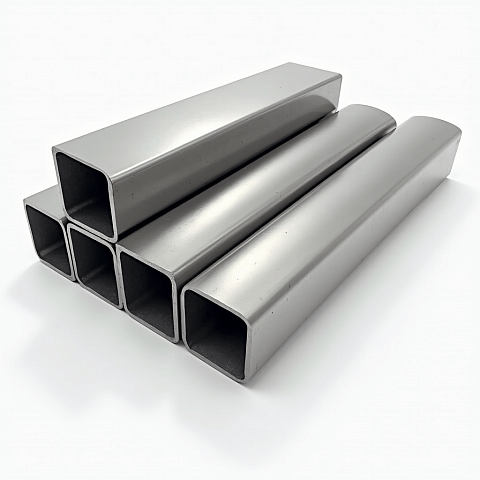

Труба квадратная EN 10305-5 - это прецизионная стальная труба квадратного сечения (SHS), изготовленная по EN 10305-5 для применения в условия, требующих точности размеров, качества поверхности и повторяемости характеристик. По назначению стандарта такие трубы используют как заготовку и конструкционный элемент в машиностроении, приборостроении, автомобилестроении и производстве оборудования, где важны минимальные припуски.

Стандарт EN 10305-5 относится к группе спецификаций на прецизионные стальные трубы. Квадратные профили по EN 10305-5 с улучшенными допусками и поверхностью используют под точные каркасы и рамы оборудования, детали, работающие в сборках с посадками и фиксацией по размеру, узлы, где требуется аккуратный внешний вид и минимальная доводка.

Профиль имеет квадратное сечение A×A×t (сторона × сторона × толщина стенки) и, как правило, изготавливается холодным формованием с последующей калибровкой.

Особенности квадратной трубы EN 10305-5:

• повышенная точность по размерам и прямолинейности относительно обычных конструкционных профилей;
• качество поверхности (удобно для окраски, гальваники и применения на открытом воздухе);стабильность геометрии, что снижает трудоемкость при серийной сборке каркасов;
• более строгий контроль размеров и поверхности.

Размеры квадратных прецизионных труб ЕН 10305-5:

• сторона квадрата: от 10×10 до 120×120 мм;
• толщина стенки: от 0,8 до 8 мм;
• длина: от 3 до 12 м (мерная/немерная, по согласованию).

Марки сталей по EN 10305-5 для изготовления квадратных труб - конструкционные качественные стали E235 / E355 с высокими показателями прочности, пластичности и податливости к обработке.

Способ производства прецизионных квадратных труб - калибровка со сваркой. Производственный процесс включает подготовку полосы с последующей холодной деформацией в профиль и электросваркой продольного шва (ERW). Далее выполняют калибровку и термообработку для снятия напряжений и повышения механических свойств. Готовые квадратные трубы проходят контроль допусков и поверхности, а также ряд испытаний и тестирований на подтверждение качества и безопасности изделия.

Квадратные прецизионные трубы удобны в резке в размер с минимальной деформацией торца, сверлении, фрезеровании, нарезке резьбы в закладных и узловых деталях, сварке (MIG/MAG/TIG) с соблюдением технологии под марку стали и толщину стенки, подготовке поверхности под окраску/порошковое покрытие/цинкование (по ТЗ).

Основное применение сварных калиброванных квадратных труб EN 10305-5: машиностроительные рамы и корпуса, автокомпоненты и металлокаркасы, оборудование и станкостроение, промышленное и торговое оборудование, приборостроение и т.д.

Калиброванные квадратные трубы EN - где купить оптом в Казахстане?

Трубы квадратные сварные купить с быстрой доставкой в Алматы и по Казахстану можно в компании ЕМК - QAZAQ. Мы поставляем прецизионные профильные трубы квадратного сечения по EN 10305 напрямую от производителей, что позволяет нам предлагать своим заказчикам наиболее выгодные условия по цене и срокам. Заказать квадратные трубы можно по телефону, письмом на почту или любым удобным способом на сайте.
