Труба U-образная ASTM, EN, DIN

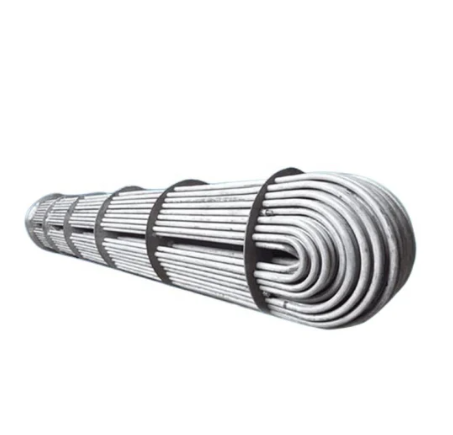

U-образные трубы (U-bend tubes) - это тип трубы с характерной U-образной формой сечения, что позволяет сформировать замкнутый или разворотный участок трубопровода без применения дополнительных фитингов. Сгиб позволяет использовать трубы в системах, где требуется изменение направления трубопровода или установка связана с пространственными ограничениями. Наиболее часто данные изделия устанавливают в теплообменном оборудовании, где они формируют трубный пучок, обеспечивая возврат теплоносителя и эффективный теплообмен.

Основные функции U-образной трубы:

• изменение направления потока без использования отводов;

• компенсация температурных деформаций трубопровода;

• обеспечение циркуляции среды в теплообменниках;

• снижение количества сварных соединений;

• повышение надежности и герметичности системы.

Производство, размеры, свойства, материалы изготовления, испытания и другие технические условия поставок на U-трубы регламентируют следующие стандарты:

• ASTM A249 - стандарт для хромоникелевых и нержавеющих сварных труб, использующихся в высокотемпературных системах, таких как теплообменники;

• ASTM A312 - стандарт для нержавеющих труб, включая трубы с цельным сечением;

• ASTM A358 - стандарт для сварных и бесшовных труб из нержавеющих сталей, которые используются в области химической и энергетической промышленности;

• EN 10217-7 - евронорма на сварные U-образные трубы из нержавеющих и хромированных сталей;
• EN 10216-5 - евронорма на U-трубы из нержавеющих сталей (в том числе жаропрочных), предназначенные для высокотемпературного применения;

• DIN 17456 - немецкий стандарт для сварных труб из нержавеющих сталей;

• DIN 2448 - немецкий стандарт для сварных и бесшовных труб, включая трубы из нержавеющих и углеродистых сталей.

В соответствии с регламентирующими стандартами ASTM, EN, DIN U-образные трубы изготавливают из следующих материалов:

• нержавеющие стали: 1.4301 / AISI 304, 1.4307 / AISI 304L, 1.4401 / AISI 316, 1.4404 / AISI 316L, 1.4541 / AISI 321, 1.4571 / AISI 316Ti;

• углеродистые стали: ASTM A179, ASTM A192;

• легированные и жаропрочные стали: ASTM A213 T11 / T22, EN 1.7335 / 1.7380.

Производство U-образных труб включает изготовление исходной трубы и последующую гибку. Производство трубы осуществляется прокаткой или сваркой. Далее идет холодная гибка с внутренним дорном или горячая гибка для толстостенных труб. Для нержавеющих сталей обязательна термообработка отжигом с последующим снятием остаточных напряжений. Это обеспечивает восстановление структуры и коррозионной стойкости после гибки. В процессе производства также строго контролируются радиус изгиба, овальность, утонение стенки, отсутствие дефектов и т.п.

Контроль качества готовой U-образной трубы по ASTM, EN, DIN осуществляется ультразвуковым методом, гидравлическими испытаниями, измерением геометрии, контролем толщины стенки и овальности.

Сварные и бесшовные U-образные трубы ASTM, EN, DIN - применение по отраслям:

• теплообменное оборудование: кожухотрубные теплообменники, конденсаторы, испарители;

• энергетика: котлы, парогенераторы, теплообменные системы;

• нефтегазовая отрасль: технологические установки, системы теплообмена;

• химическая промышленность: реакторы, трубопроводы агрессивных сред.

U-трубы ASTM, EN, DIN - где купить оптом в Казахстане?

Трубы U-формы по ASTM, EN, DIN купить с быстрой доставкой в Алматы и по Казахстану можно в компании ЕМК - QAZAQ. Мы поставляем U-образные трубы из углеродистых и нержавеющих сталей с заводов-изготовителей, что гарантирует выгодные для заказчика условия по логистике и оперативные сроки поставок. Заказать бесшовные и сварные U-трубы можно по телефону, письмом на почту или любым удобным способом на сайте.
